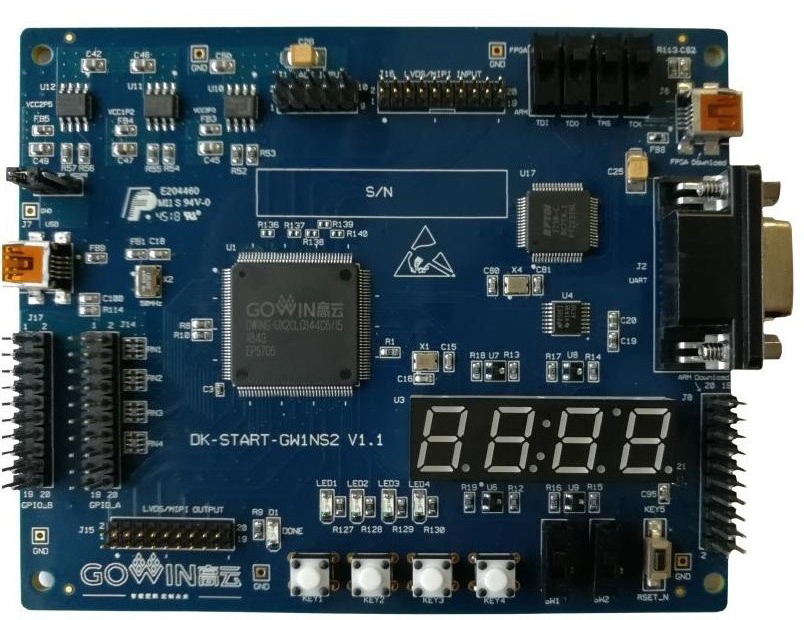

DK_START_GW1NSE-UX2CLQ144C5I4_V3.1

开发板采用高云半导体 GW1NS-2 SoC FPGA 器件，SoC FPGA 内嵌ARM Cortex-M3 硬核处理器、USB2.0 PHY、1Mbit 用户闪存以及8通道ADC转换器等资源。以ARM Cortex-M3硬核处理器为核心，具备了实现系统功能所需要的最小内存；内嵌的 FPGA 逻辑模块单元方便灵活，可实现多种外设控制功能，能提供出色的计算功能和异常系统响应中断，具有高性能、低功耗、使用灵活、瞬时启动、低成本、非易失性、高安全性、方便扩展等特点，可有效降低学习成本，帮助用户快速进入可编程逻辑器件的设计开发领域。

开发板上设计了丰富的外部接口，包括 MIPI/LVDS 接口、GPIO 接口、 ADC 接口、USB 接口等；同时还有滑动开关、按键开关、LED、七段数码管等资源，可供开发人员或爱好者学习使用。
